　　金属波纹补偿器为主要的挠性工作元件，其受力结构件起到的作用也尤为重要。用户在进行选用时不能忽视了结构件的设计。

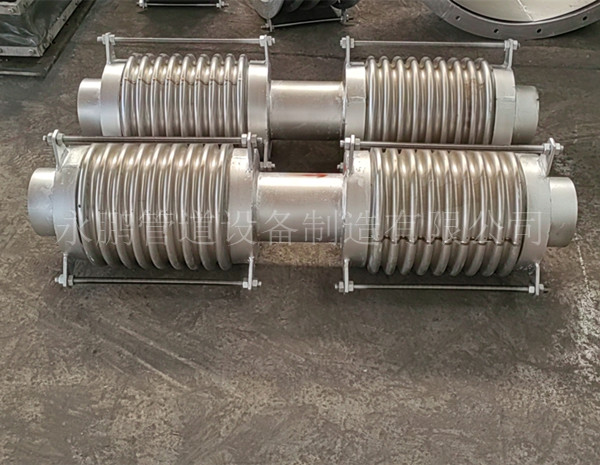

　　金属波纹补偿器的受力结构件又叫金属结构件，通过结构件的组成构成不同型号的金属波纹补偿器产品。筒体、端板、端环、筋板、立板、拉杆、销轴、万向环、铰链板都属于受力构件。例如不锈钢波纹管结合端板、拉杆、导流筒组成轴向内压式波纹膨胀节、与铰链板、销轴、万向环组成万向铰链波纹膨胀节。

　　金属波纹补偿器起到吸收热膨胀的作用，受力结构件应能承受压力推力引起力和弯矩，还包括自重、流通介质的重量、外部流动荷载如风载、雪载、振动载荷等附加荷载。温度不同受力结构件的设计温度均与介质温度、内部隔热、外部环境情况相关。受力面为焊缝处时，焊缝均应为等强度焊缝，焊缝的强度与金属波纹补偿器强度相等。



　　受力结构件做为约束压力推力部件，由于受力构件设计、生产环节质量把控不合格引起失效。结构强度达不到受力要求不仅会导致金属波纹补偿器失效，整个管道系统失效对于负压或真空条件工作的约束型膨胀节还有考虑到拉杆、铰链板等受力构件的稳定性。

　　生产厂家进行设计时需要参照标准结合计算机辅助设计，根据简化的管道膨胀节模型进行强度校核。对于受力状态复杂的构件可通过采用有限元分析进行挠曲量的计算。

　　金属波纹补偿器在热风管道系统中吸收热膨胀的同时，减少管道振动保护热风管道。热风管道是炼铁厂的核心部分，将热风炉的高温热空气输送到高炉的中间环节。由于金属波纹补偿器工作介质、工作条件的复杂以及结构的特殊性。在运行过程中如果金属波纹补偿器发生失效，会减小高炉长时间休风造成损失。膨胀节的前期选型作为关键，决定着后期的使用效果。
