直埋式波纹补偿器的安装及其使用原理-泊头市永鹏管道

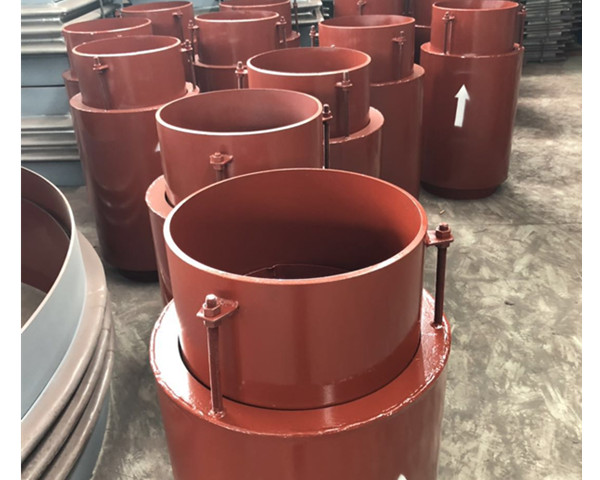

    直埋式波纹补偿器顾名思义是埋在地下的一种波纹补偿器。利用其工作主体波纹管的伸缩变形，以吸收管线、导管、容器等由热胀冷缩等原因而产生的尺寸变化，或补偿管线、导管、容器等的轴向、横向和角向位移。也可用于降噪减振。在现代工业中用途广泛。

    在直埋管道中，弯头自然张力补偿应用非常有限，直埋式波纹补偿器可降低管道运行时的应力，但同时补偿器也成为热力管道弱的环节。普通的管道预热 安装成本低，管道性高，但安装时受到的限制因素很多，如全线敞沟预热，管道加热困难，及作业时间紧促等。直埋式波纹补偿器是结合补偿器和管道预热安装 的优点而产生的。

    直埋式波纹补偿器其伸缩元件因只使用一次，且预热时介质压力较低，所以波纹管可以有很大的压缩量，这使得它同普通补偿器相比可大大降低造价。直埋式波纹补偿器外套管在管道运行中将会承受介质压力，因此其壁厚不应小于同等直径标准管道壁厚。因整个补偿器外壳所承受的应力较大，所以加强筋较多。在一次 性补偿器吸收管道伸长量后将二次焊口密封焊接牢固，由于二次焊口受剪切应力，推荐采用两层三遍焊接。

_

    直埋式波纹补偿器的安装，安装直埋式波纹补偿器的管段应与其他管段用固定墩隔开，以确保吸收定长管道预热伸长量。可在预热前计算定长管道理论伸长量，然后在每个直埋式波纹补偿器作出标记，使各个一次性补偿器压缩量之和等于定长管道的计算伸长量，待预热伸长到位时，将补偿器二次焊口焊接固定。管道在运行中不再有伸缩 运动，其温度变化引起的管道长度伸缩将转化为管道的内应力。

    直埋式波纹补偿器也称为地埋式补偿器，主要适用于直埋管线的轴向补偿，具有抗弯能力，所以不考虑管道下沉的影响。使用时需要注意的是直埋式波纹管补偿器要求在两固定支座之间只装一个波纹补偿器，其补偿器对支座作用力的计算与单式波纹补偿器对支座作用力的计算相同，由于直埋式波纹管补偿器在管道上实现补偿和安装简单等特点。

    直埋式波纹补偿器它的波纹管用1Cr18Ni9Ti不锈钢制成，适用于安装在工作温度350℃以下、工作压力0.25~25MPa、公称通径为DN100~600mm的管道上。但使用多的还是PN0.2、0.5、1.0MPa三个级别、管径DN50~500mm的管道工程。

    直埋式波纹补偿器的为了减少介质流动阻力，减少高速流动下的冲蚀现象，或为减少因波纹而发生共振，当公称直径DN≧150mm、且汽（气）体流速v=8m/s或液体流速v≧3m/s时，应采用装有内套管的补偿器。

    根据有多年经验的师傅介绍，直埋式波纹补偿器要求在两固定支座之间只装一个波纹补偿器，其补偿器对支座作用力的计算与单式波纹补偿器对支座作用力的计算相同，由于直埋式波纹补偿器在管道上实现自由补偿和安装简单等特点，因而深受工程设计及安装使用者的欢迎。
