曲管压力平衡式波纹补偿器主要用于吸收轴向与横向组合位移并能平衡波纹管的压力推力。该补偿器为波纹管式结构，内由压力平衡波纹和补偿波纹组成，通过平衡波纹补偿器的压力，解除平衡波纹补偿器以及管道的自身推力。曲管压力平衡式补偿器（TQP）从根本上解决了盲板力对固定支架的推力问题,从而简化了固定支架的设计和施工，降低了工程造价。压力平衡型补偿器能补偿管道系统中的轴向位移，内压推力自身平衡，本产品应用于不宜设置固定支架的高物位置管线中。

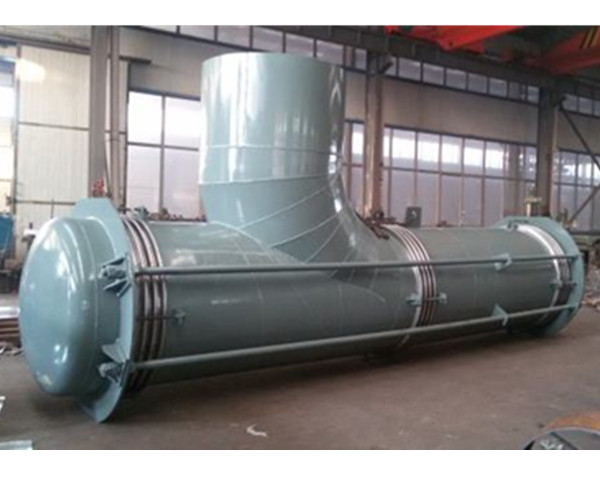

曲管压力平衡式补偿器（TQP）的前部（通道端）有两个工作波纹管，后部（平衡端）有一个平衡波纹管。当弯曲管段产生横向位移时，大拉杆上的球面螺母丝绕球面垫圈转动。同时大拉杆承受内压推力。平衡波纹补偿器通道端的两个波纹管可以补偿弯曲管段产生的横向位移，平衡端的平衡波纹管可以补偿直管段的轴向位移。

曲管补偿器安装使用注意事项：

　　1、曲管压力平衡式波纹补偿器（膨胀节）一般应用在架空的直管线上，水平安装。

　　2、曲管压力平衡式波纹补偿器（膨胀节）安装完后，所有的拉杆须拆除。

　　3、为减少波纹管膨胀节对支座的弹性反力，在安装前可对此类波纹管膨胀节进行预拉或预压（可通过调整其上的拉杆实现）。

　　平衡波纹补偿器常用于泵、压缩机、气轮机及其他对载荷敏感的管道系统，且能吸振降噪，_设备正常运行。它能补偿轴向位移、横向位移，而不会对管道系统或其它设备产生内压推力。能迅速衰减由于启动、停车等引起系统压力波振动，消除水机，且能吸振降噪，_设备正常

运行。

_

曲管压力平衡波纹补偿器(QYP)是安装在管道的拐弯处或与设备连接的空间的管道上的设备，常用于泵、压缩机、汽轮机及其他对载荷敏感的管道系统。

　　示例：0.25QYP700×8/4JB

　　表示：公称通径为φ700mm，工作压力0.25Mpa，波数为8/4，不锈钢接管连接的曲管压力平衡式波纹补偿器.
